FLS223
Continuous 100A load, contact rated voltage ≤ 80V
?具有一組常閉觸點形式
Equipped with a set of normally closed contact forms
?優質外殼 安全實用
High quality shell, safe and practical
?產品主要使用于電瓶車、電動叉車、電動汽車、挖掘機等直流電源系統的電源緊急斷電使用
The product is mainly used for emergency power outage of DC power systems such as battery trucks, electric forklifts, electric vehicles, excavators, etc
主要參數Specification
|
觸點額定電壓 Contact rated voltage（DC V） |
≤80 |
|
觸點電路額定電流 Rated current of contact circuit（A） |
100A |
|
觸點接觸壓降 Contact voltage drop（at300A） |
≤100V |
|
絕緣電阻 insulation resistance /DC500V |
≥100MΩ |
|
介質耐壓 Dielectric Strength |
1500VAC,工頻，1min無擊穿 |
|
瞬時最大電流 Instantaneous maximum current |
1200A,≤1S |
|
電氣壽命（額定電流/通1S斷9S） Electrical life (rated current/1s on/9s off) |
≥10000次 |
|
機械壽命(通斷比0.5S) Mechanical life (on break ratio 0.5S) |
≥20000次 |
|
引出端溫升（K） Temperature rise at the outlet |
≤65 |
|
手柄操作力 Handle operating force |
斷開推力F1(N)：20.0≤F1≤50.0 |
|
閉合拉力F2(N)：20.0≤F2≤100.0 |
|
|
接線扭矩（螺栓4.8級） Wiring torque (bolt grade 4.8) |
觸點M8引出端力矩：6~8N.m |
|
安裝螺絲M5力矩: 1.5~3N.m |
|
|
工作制式 Work form |
長期工作制/一組橋式（一常閉） |
使用環境Using the environment
|
環境溫度 ambient temperature |
-40∽+70℃ |
|
環境濕度ambient humidity |
5％~95％RH |
|
振動 vibrate |
正弦，2.5g（5~50Hz） |
|
沖擊 lash |
50g，11ms（半正弦波） |
|
防護等級 Protection level |
IP40（按GB14048.4，等效IEC60947） |
訂貨指南ORDERING GUIDE
|
|
FLS223 |
100A |
1 |
|
|
產品型號Product model： |
||||
|
主觸點額定電流Rated current of main contact: |
||||
|
選配配件Optional accessories： 1.圓形手柄Round handle |
||||
|
客戶特性號 Customer Request 無：標準型 XXX：客戶要求 |
||||

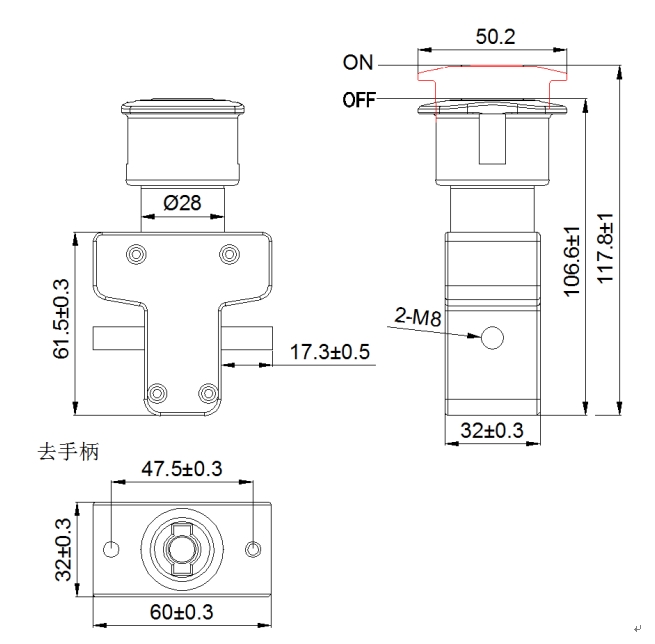

外形尺寸 EXTERNAL DIMENSIONS
接線圖 The wiring diagram
